CONTROL DE NIVEL POR TELEMETRIA DE UN RESERVORIO DE AGUA POTABLE

PROBLEMÁTICA
  • Posible desabastecimiento de los usuarios finales del servicio por llevar control manual de llenado.

  • Evitar el accionamiento manual del control de nivel a cargo de operadores.

  • Alto consumo de energía por bombeo innecesario.

  • Sobrecostos de personal necesario para realizar el control de nivel del reservorio.

SOLUCIÓN
  • Garantizar una continuidad total del servicio ofrecido.
  • Control de nivel por sistema automatizado.
  • Reducir el consumo de energía por bombeo innecesario.
  • Reducción de horas hombre de los operadores de turno.

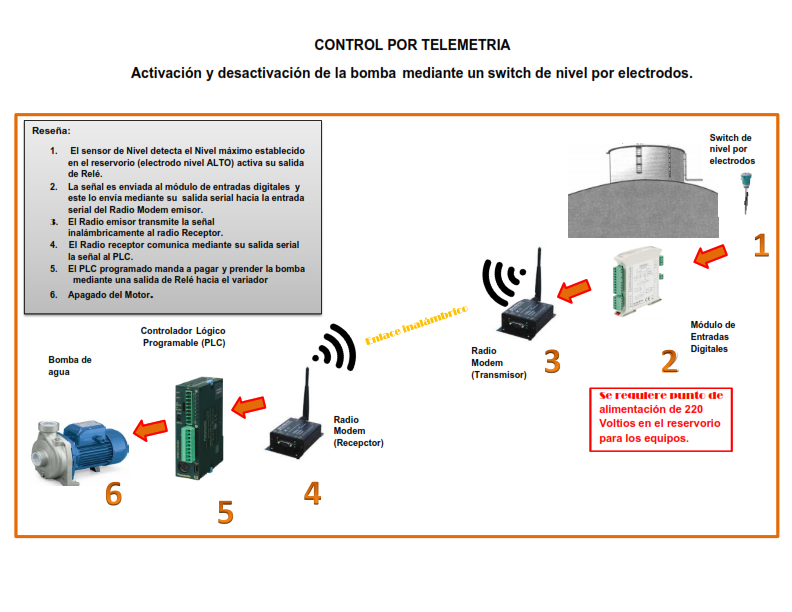

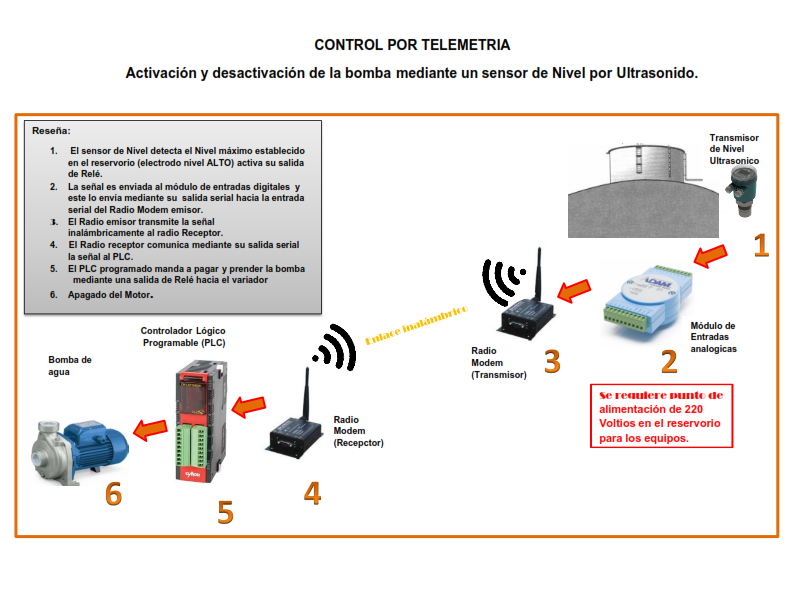

DIAGRAMA ESQUEMATICO DE LA SOLUCIÓN

Componentes del Sistema

Sensor de Nivel del Reservorio

Podrían ser los siguientes tipos:

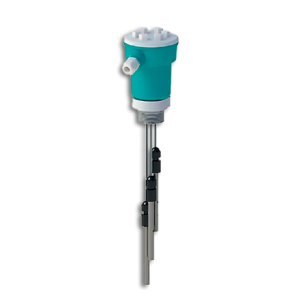

DISCRETO

Señal de salida tipo on/off

SWITCH DE NIVEL TIPO FLOTADOR

CONTINUO

señal de salida de corriente 4-20 mA

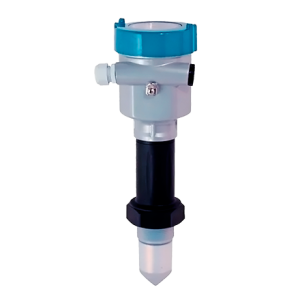

TRANSMISOR DE NIVEL POR RADAR

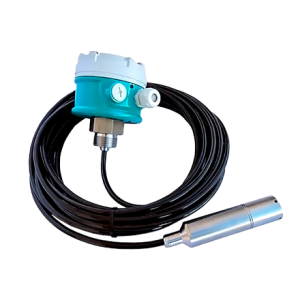

TRANSMISOR DE NIVEL POR PRESIÓN HIDROSTÁTICA

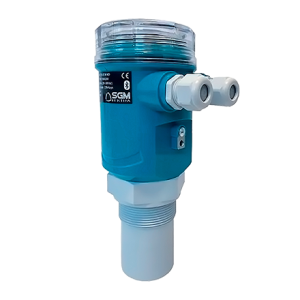

TRANSMISOR DE NIVEL DE TIPO ULTRASONICO
Previous
Next

Modulo Remoto I/O con Comunicación MODBUS RTU RS-485

  • Recibe la señal del sensor de nivel y mediante su salida serial RS-485 la envía al radio modem transmisor (RF) mediante su entrada serial RS-485.

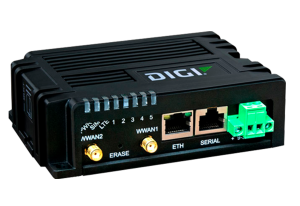

Radio Modem Emisor

  • El radio modem emisor transmite la señal de forma inalámbrica en la banda de frecuencia de 915 Mhz a 928 Mhz hacia el receptor. El rango de alcance varia de acuerdo con parámetros como obstaculización de la línea de vista, cercanía a lagos, ríos, mares, precipitaciones en la zona, etc.

Radio Modem Receptor

  • El radio modem receptor comunica mediante su salida serial RS-485 la señal del sensor de nivel al PLC ubicado en la caseta de bombas.

CONTROLADOR LÓGICO PROGRAMABLE (PLC)

  • El PLC previamente programado de acuerdo con
    la condición del valor del nivel del sensor manda a prender o a apagar la bomba. La apagara si el nivel es alto la encenderá si el nivel es bajo.

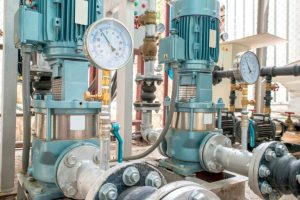

Bomba de Agua la cual es controlada por el PLC

  • Bomba de agua la cual es controlada por el PLC.

CONSIDERACIONES IMPORTANTES:

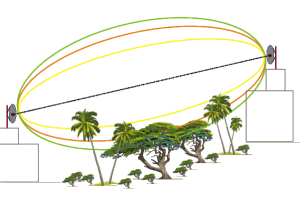

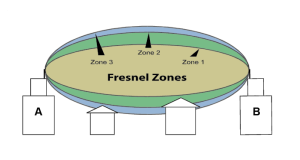

  • Es necesario realizar un estudio de factibilidad del enlace inalámbrico antes de implementar el proyecto para confirmar si existirá línea de vista efectiva entre el emisor y receptor, o determinar cuál será la altura de las torres donde se deberán de instalar las antenas o si será necesario el uso de repetidores en lugares donde existen obstáculos que no se puedan mover.

Mesa de trabajo 1
  • De acuerdo con la altura que se requiera para elevar las antenas será necesario ubicarlas en postes, mástiles o edificios altos, tomas consideraciones en cuanto a la instalación y montaje.

  • Si se requiere transmitir a grandes distancias se requerirá el uso de antenas de alta ganancia (direccionales u omnidireccionales).

  • En la zona donde se ubica el reservorio es requerido el uso de señal de voltaje de 24 VDC para alimentar el sensor y el modulo remoto I/O MODBUS RS-485, si no se cuenta señal de la red eléctrica se podrían usar paneles solares, para lo cual será necesario asegurar en su selección que pueda alimentar de forma efectiva los equipos indicados.
  • Al usar antenas externas se van a requerir cables coaxiales con conectores especiales tanto para las radios como para las antenas, se recomienda mantener las longitudes de estos cables los mas cortos posibles ya que introducen perdidas en el enlace inalámbrico.
